Пеналы для межкомнатных дверей
Система, которая полностью скрывает дверное полотно в стене: открытая дверь не занимает место у проёма и не мешает расстановке мебели. Эстетика и функциональность — двери, которые не мешают.
- Полная экономия пространства
- Бесшумное открывание
- Дверь до 80 кг
до 80 кг
нагрузка ролика
2000–2300
высота полотна, мм
600–900
ширина полотна, мм
1–1,5 мм
сталь каркаса
Скрытая дверь
Полотно прячется в стену
Бесшумный ход
Ролик на подшипниках
Модели в системе пенал
Каркас-пенал с фурнитурой раздвижной системы — подберём комплект под ваш проём и тип дверного полотна.

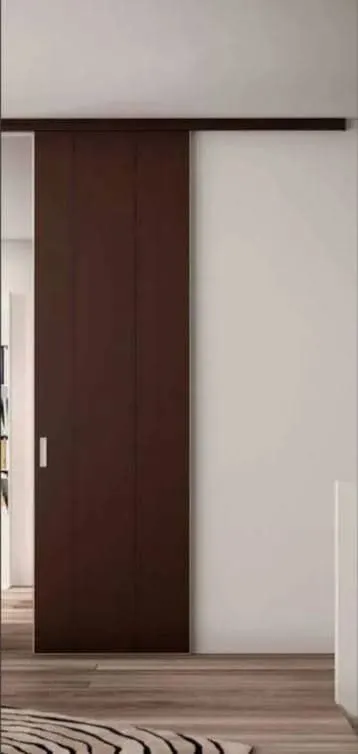

Комплект двери в раздвижной системе
Артикул: 13559454

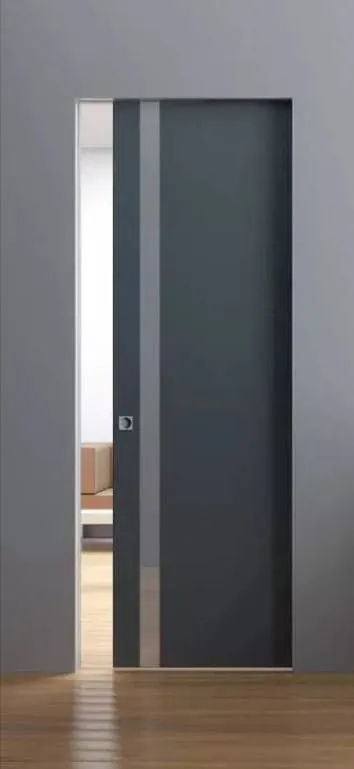

Комплект двери в системе с пеналом
Артикул: 13559451

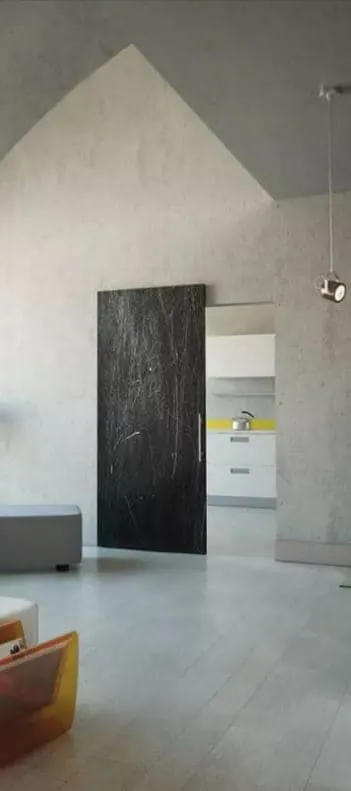

Комплект двери в системе Magic
Артикул: 13559462

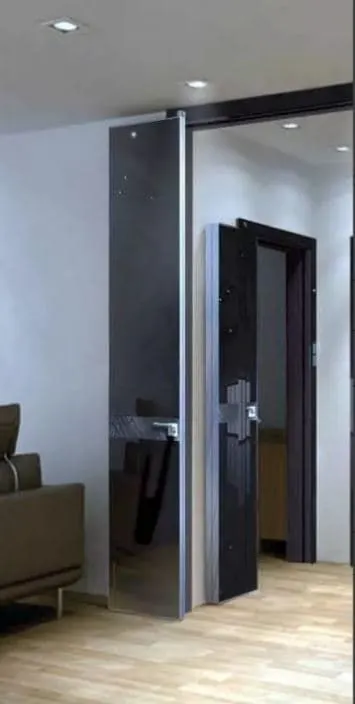

Комплект двери в системе Compack
Артикул: 13559458от 83 835 руб.

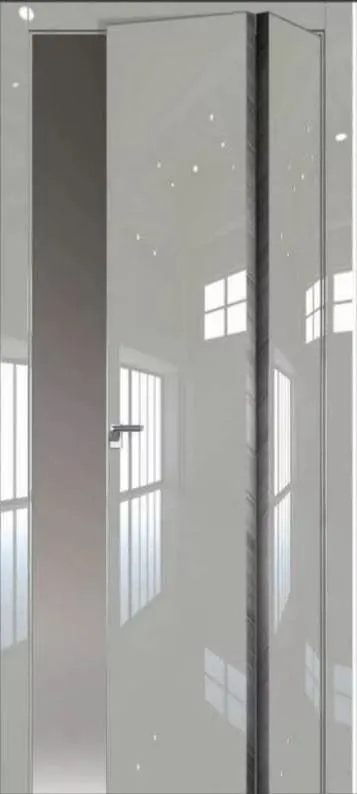

Комплект двери в системе Книжка
Артикул: 13559459

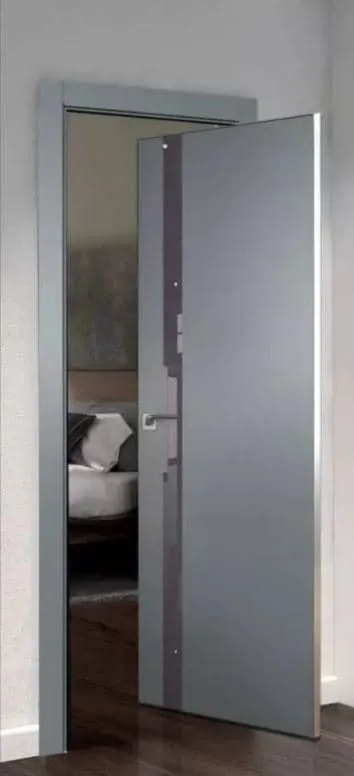

Компект роторной двери
Артикул: 13559455
Почему выбирают пенал
Дверь, которая убирается в стену, — решение для небольших помещений, гардеробных, гардеробных-купе и проходов, где важна каждая сотня миллиметров.
Экономия пространства
Открытое полотно полностью уходит в стену — у проёма остаётся свободное место для мебели, техники и прохода.
Скрытая конструкция
Направляющие, ролики и стопоры спрятаны в каркасе; нижний направляющий флажок находится прямо в коробе и не требует сверления пола.
Бесшумный ход
Шестиколёсный ролик на подшипниках и щёточные уплотнители дают плавное и тихое скольжение полотна.
Каркас из оцинкованной стали
Короб собран из стальных профилей толщиной 1–1,5 мм с рёбрами жёсткости, усиленными стойками и верхней траверсой.
Монтаж на этапе ремонта
Каркас устанавливается на стадии черновой отделки и зашивается ГВЛ, фанерой или гипсокартоном — полотно навешивается в самом конце.
Двойная дверь — два комплекта
Для установки двухстворчатой раздвижной двери приобретаются два комплекта каркаса-пенала.
Максимальная нагрузка на ролик
до 80 кг
Как устроен пенал
Каркас-пенал — это жёсткий короб из стальных профилей, который монтируется внутрь перегородки. Дверное полотно движется по верхней направляющей и полностью заезжает внутрь короба.
-
Короб-каркас
Сборный металлический каркас из оцинкованных профилей с рёбрами жёсткости, усиленными стойками и верхней траверсой.
-
Направляющий трек
Съёмный рельс — его можно снять для обслуживания, ремонта или установки дополнительных опций.
-
Шестиколёсный ролик на подшипниках
Обеспечивает тихую и плавную работу; стандартная нагрузка — 80 кг.
-
Два стопора
Регулируют выход полотна из короба и обеспечивают мягкое закрывание.
-
Двусторонний доводчик
Плавно тормозит полотно при открывании и закрывании.
-
Нижний направляющий флажок
Расположен прямо в каркасе и не требует дополнительного сверления напольной поверхности.
Базовый каркас и обрамления
Пенал поставляется базовым комплектом «каркас» и максимальным набором декоративных обрамлений.
Базовый каркас (короб)
- Сборный металлический каркас
- Направляющий трек
- Фурнитура раздвижной системы
- Заклёпки для сборки
Максимальный набор декоративных обрамлений (тубус)
- Универсальный профиль обрамления У-1
- Декоративный профиль
- Щёточный уплотнитель
- Притворная планка
- П-образный профиль (нижняя направляющая)
Обрамления поставляются в одном из трёх цветов: чёрный, белый или серый. Дополнения — K_PUSH и доводчик — приобретаются отдельно.
Профили и крепёж в комплекте «Каркас»
- Профиль П-1
- 1 шт.
- Профиль П-2
- 1 шт.
- Профиль П-5*
- 2 шт.
- Кронштейн К-1
- 20 шт.
* В комплекте идёт профиль П-5 и его зеркальная версия. Профиль П-5 также возможно комплектовать профилем имитации двери.
Сборка каркаса под любой типоразмер
Полный набор профилей позволяет собрать каркас пенала нужной конфигурации. Для уменьшения высоты вертикальные профили П-1, П-2 и П-5 обрезаются по насечкам, для уменьшения ширины — горизонтальные П-3, П-4, П-6, П-6Р и П-7. Профиль У-1 обрезается вручную.
Без обрезки каркас рассчитан на полотно двери высотой 2300 мм и шириной 900 мм.
Каркас под полотно 2000–3000 мм
По высоте полотна
- 2000 / 2100 / 2200 / 2300 мм
- 2400–2600 мм (шаг 100 мм)
- 2700–3000 мм (шаг 100 мм)
Диапазон зависит от модели каркаса: высота 2000–2300 мм и ширина 600–900 мм — базовые типоразмеры.
По ширине полотна
- 600 / 700 / 800 / 900 мм
Для установки двойной раздвижной двери необходимо два комплекта каркаса.
Пример соответствия размеров (одинарная дверь)
| Полотно, мм | Каркас, мм | Проём, мм |
|---|---|---|
| 600 (ширина) | 1290 | 1320 |
| 2000 (высота) | 2075 | 2095 |
Полный размерный ряд зависит от модели каркаса — итоговые размеры проёма уточняются при подборе комплекта.
Каркас зашивается, полотно — последним
Каркас устанавливается в проём во время ремонтных работ на стадии черновой отделки (или в самом конце ремонта — главное условие: уровень чернового пола, до чистового — 13 мм) и обшивается ГВЛ, фанерой или гипсокартоном под обои, краску или декоративную штукатурку. Сама дверь навешивается на последней стадии — так полотно не пострадает при отделочных работах.
Установка пенала по шагам

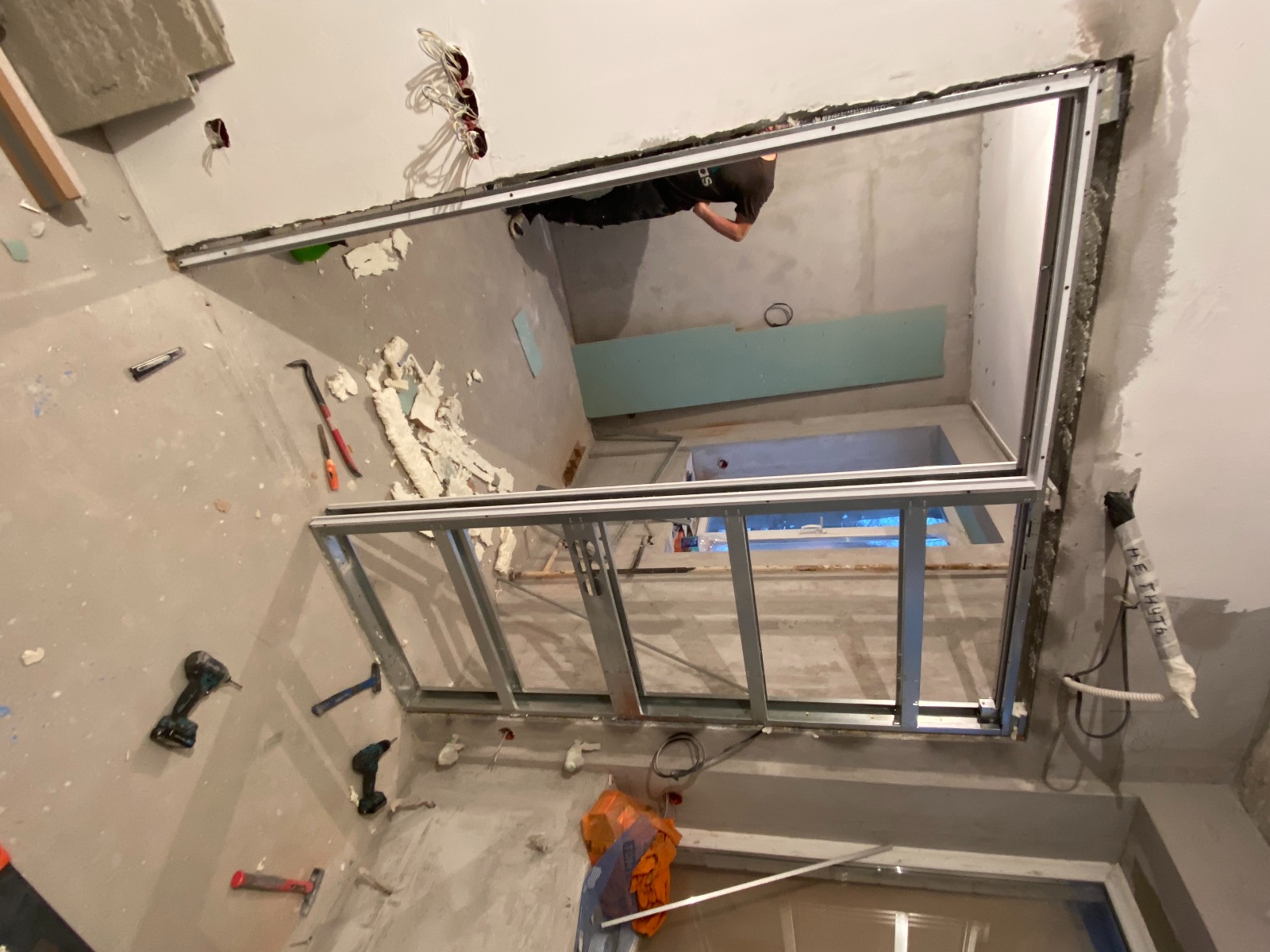

Монтаж каркаса в проём
-
1
Соберите каркас и установите его в проём. Проверьте точность установки по уровню или отвесу.
-
2
Каркас должен стоять на уровне чернового/предчернового пола. При необходимости поднимите пенал на проставках до уровня чистового пола.
-
3
Крепление пенала выполняется саморезами в пол и стены.
-
4
Зазоры после установки заполните монтажной пеной.
Инструмент для сборки:
строительный уровень, молоток, заклёпочник.
Внимание: используйте подходящий инструмент — некоторые части пенала имеют заострённые края, работайте в защите.
Навес дверного полотна
-
1
Установите кронштейны кареток из комплекта на верхний торец дверного полотна.
-
2
Установите нижнюю направляющую на пол между двумя центральными профилями каркаса.
-
3
Поместите полотно в нишу под небольшим углом: сначала зафиксируйте кронштейн к ролику ближе к центру, затем следующий.
-
4
Поднимите полотно максимально вверх регулировочными гайками и опустите так, чтобы паз на нижнем торце двери попал на направляющую.
-
5
Проверьте мягкость и плавность хода, правильность сборки.
Важно. Перед окончательной фиксацией убедитесь, что дверь движется плавно, без заеданий. При необходимости отрегулируйте положение роликов.
Что учесть до зашивки короба

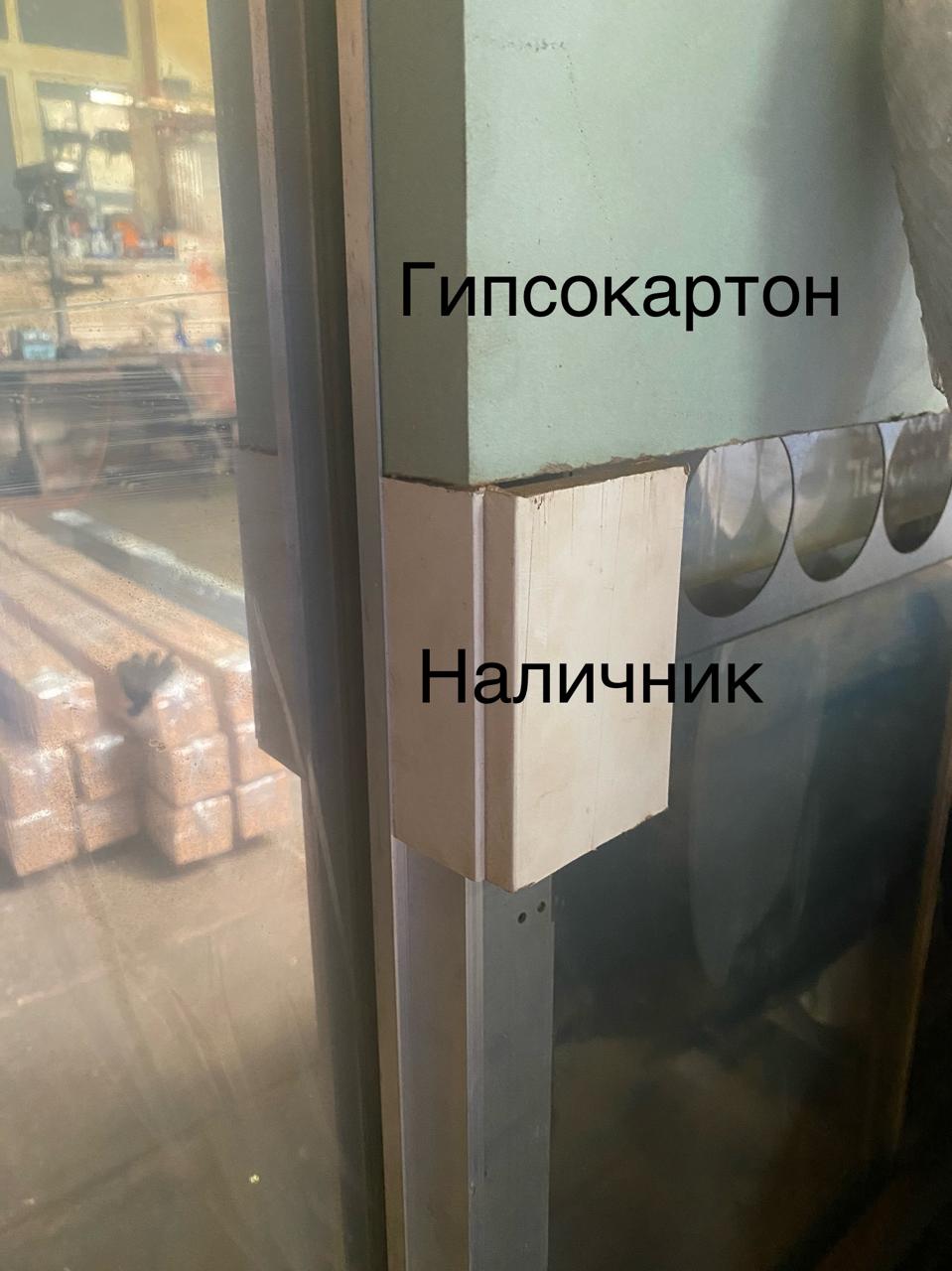

При подготовке проёма с одной стороны (ближней к двери) предусмотрите два профиля Кнауф 100×50 — это необходимо для последующей правильной установки наличника двери.
Перед зашивкой пенала гипсокартоном проверьте:
- Положение заднего стопора — зафиксируйте его стопорным винтом
- Положение роликов по направляющей
- Установку нижней направляющей на пол между профилями

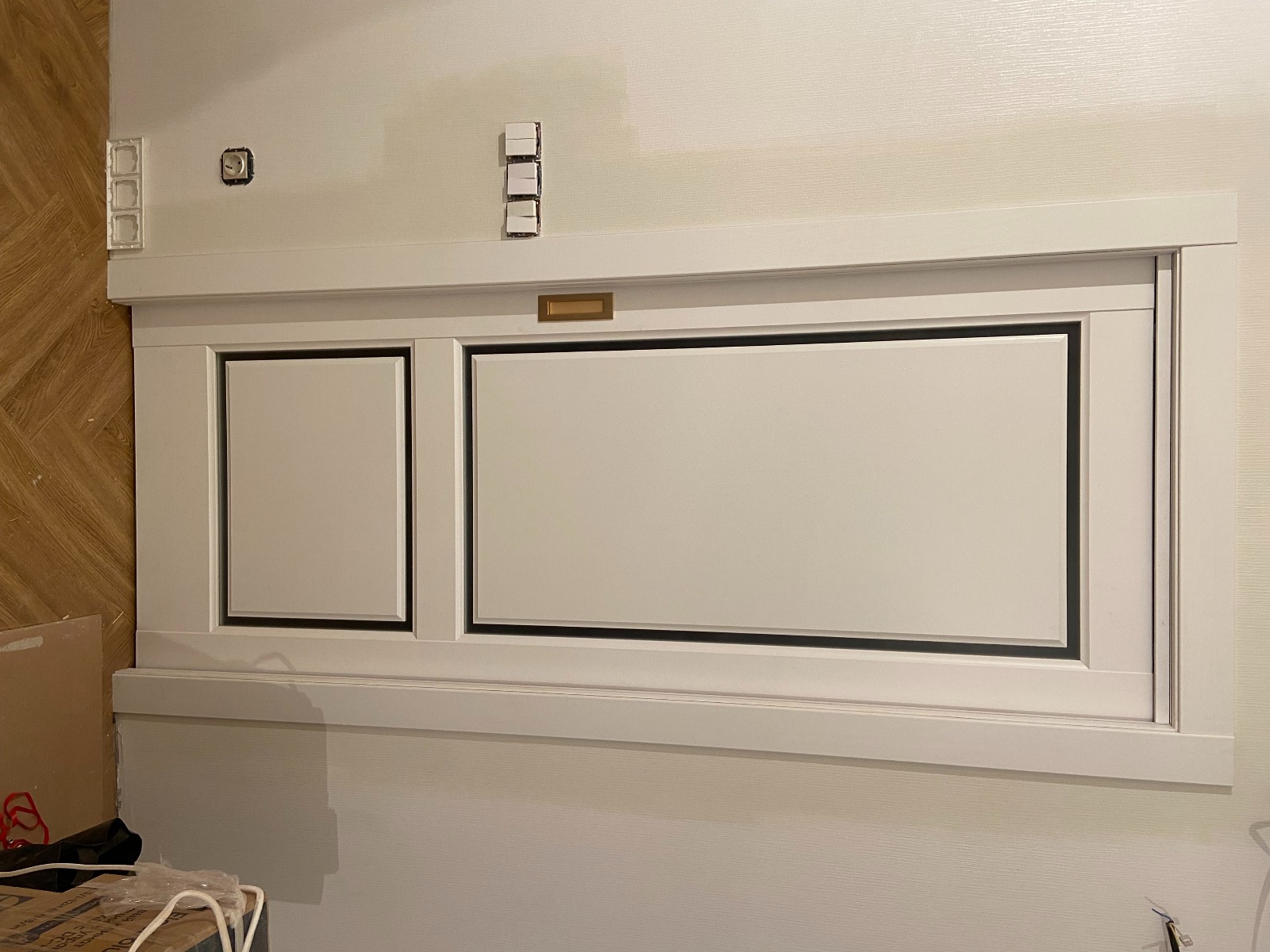

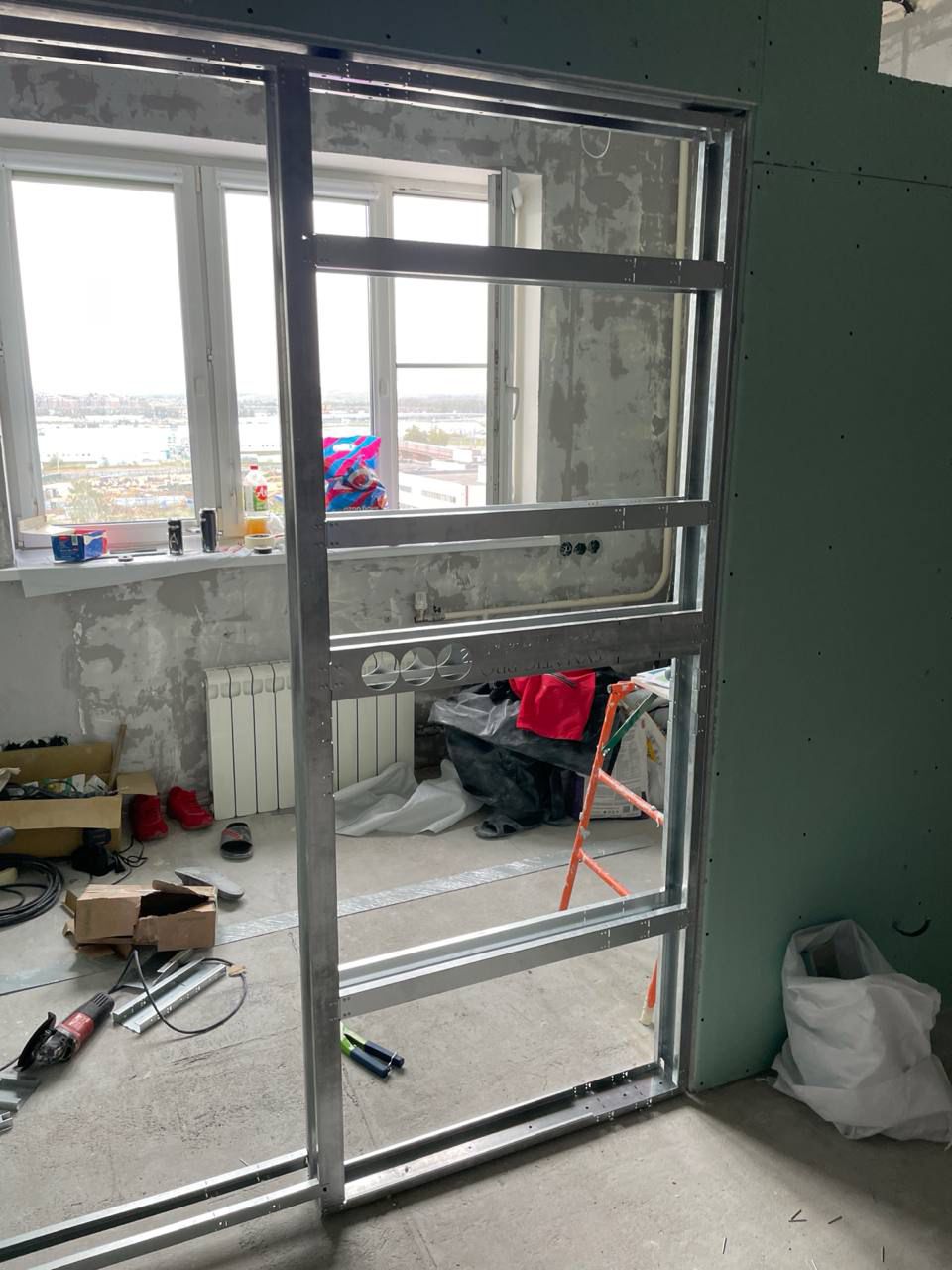

Пеналы в деталях
Примеры из салона и реализованных проектов.
Хотите увидеть систему вживую? Приезжайте в шоу-рум — покажем, как полотно прячется в стену.
Пеналы для дверей: функциональность и элегантность
Пенал для межкомнатной двери — инженерное решение, при котором дверное полотно при открывании полностью заезжает внутрь стены. В отличие от распашных дверей, которым нужна свободная зона у проёма, пенал не занимает полезную площадь помещения: место у стены остаётся свободным для мебели и техники.
Основа системы — каркас-короб из оцинкованных стальных профилей толщиной 1–1,5 мм. Каркас монтируется в проём на этапе ремонтных работ, выравнивается по уровню или отвесу, крепится саморезами в пол и стены, а зазоры заполняются монтажной пеной. После этого короб зашивается ГВЛ, фанерой или гипсокартоном и отделывается вместе со стеной — обои, краска или декоративная штукатурка. Дверное полотно навешивается на последней стадии, поэтому не повреждается при отделке.
Полотно движется по верхней направляющей на шестиколёсном ролике с подшипниками (стандартная нагрузка — до 80 кг), мягкое закрывание обеспечивают стопоры и двусторонний доводчик. В базовой комплектации поставляется сам каркас с направляющим треком и фурнитурой; максимальный набор дополняется декоративными обрамлениями (тубус) в чёрном, белом или сером цвете.
Каркасы рассчитываются под полотна высотой 2000/2100/2200/2300 мм и шириной 600/700/800/900 мм; профили имеют насечки для подрезки под нестандартные размеры, для двойной раздвижной двери используется два комплекта каркаса. Поможем подобрать комплект под ваш проём и этап ремонта.
